Описание

---

HYPERION является интегрированной множественной платформой, поэтому даже если вы возьмете аппарат для панорамной визуализации сегодня, вы можете модернизировать его до решения 3 в 1 в любое время в будущем.

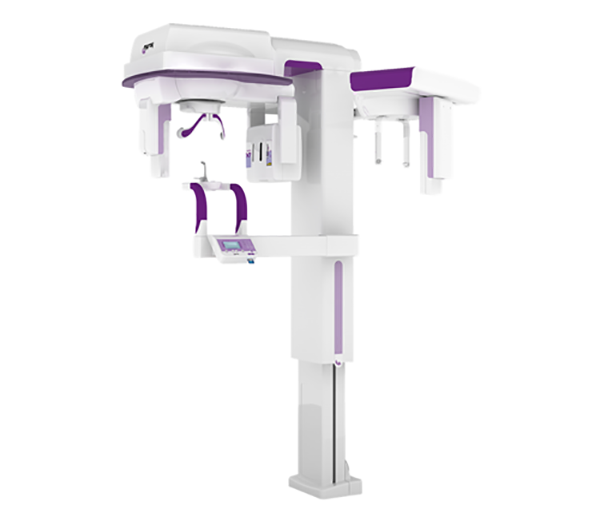

Конфигуратор томографа Hyperion X9


Комплектация Hyperion X9

1. HYPERION    70870000
2. X9 CEPH READY COMPLETION KIT    70870051
3. RIGHT TELE X-RAY SYSTEM    70880000
4. PAN/CEPH X9 X-RAY SENSOR    70870131

Возможность выбрать меньшее поле обзора при необходимости.

В процессе лечения возникают различные диагностические потребности. Не всегда существует необходимость увидеть весь зубной ряд. Для облегчения диагностики в аппарате предусмотрен выбор нескольких областей сканирования FOV:

Размер сканирования 13*11 см (опция)* – пазухи, лор-диагностика, имплантация, при которой необходима оценка количества донорской костной ткани.

• 8*11 см – общая картина зубного ряда, множественное одновременное введение имплантов
• 8*8 см – уменьшенный диаметр, детская диагностика
• 5*11 см –отдельная съемка верхней или нижней челюсти
• 5*8 см – уменьшенный диаметр, детская диагностика
• 5*5 см – введение единичных имплантов, оценка состояния отдельных зубов.

Также это поле обзора крайне полезно для терапевтического лечения, определения эндодонтических процедур, удаления задних моляров.

Регулировка размера поля обзора не только удобна, но и позволяет пациенту избежать дополнительного ненужного облучения.

Возможность выбора исследования 2-мя различными способами:

• 9 секунд (0,075 мкр) – высокоточное, резкое изображение в HD качестве, в случае необходимости      детализированного подробного исследования.
• 3,6 секунд – высокое разрешение снимка со сниженной долей радиации.

12 ПАНОРАМНЫХ ПРОГРАММ:

• Стандартная/детская, с расширенной фокальной областью
• Ортогональная
• Полупанорама
• 1/3 и 2/3 зубного ряда
• Целенаправленная проекция с широкой фокальной областью
• Экспонирование прикусного устройства с 4 сегментами, ограниченное коронками, чтобы обнаружить кариес проксимальной поверхности зуба
• Более десяти ВНЧС проекций
• Верхнечелюстные пазухи

10 ВАРИАНТОВ ЦЕФАЛОМЕТРИЧЕСКИХ ПРОГРАММ:

• Поперечно-боковая проекция
• Взрослая/детская
• Передне-задние, задне-передние проекции
• Задняя аксиальная проекция, включая проекцию Уотерса и обратную проекцию Тауна
• Запястье

Преимущества:

1. 12 конфигураций
2. Гибридная технология
3. Быстрое обновление
4. Перемещаемый датчик PAN/CEPH
5. Автоматический выбор выделенных 2D и 3D (Запатентованных) датчиков
6. Технология конусного луча 3D HD
7. Диагностическая эффективность
8. Полный FOV (поле зрения) до 11 см диаметром
9. Ультра HiRes (75 мкм Voxel)
10. Низкая доза рентгеновского облучения
11. Расширенный вид изображения (патент заявлен)
12. Динамический обзор
13. Интеллектуальная коллимация

ПЕРСПЕКТИВНОЕ ПЛАНИРОВАНИЕ ИМПЛАНТАЦИИ

Вы можете определить точное положение имплантата непосредственно на 3D-модели с помощью специального программного обеспечения.

Оценить остаточное количество костной ткани в окружающей анатомической структуре. Количественно оценить объем, необходимый для возможной верхнечелюстной пазухи.

Возможность экспорта в файл STL формат модель костной ткани и имплантатов для последующего хирургического планирования лечения.

Наводимое с помощью лазера положение

Благодаря направляющим лазерам позиционирование пациента проходит быстро и точно. Все создано для того, чтобы сократить время на подготовку к обследованию.

• 4 направляющих лазера для 3D и 2D проекций
• 1 направляющий лазер для телерентгенографической проекции (Франкфуртская горизонталь)

HYPERION X9 использует постоянный потенциал (90 кВ - DC) генератор, который также работает в импульсном режиме для 3D визуализации.

• Ненужные излучение сведены к минимуму, и в тоже время обеспечены точные рентгенографические результаты с превосходным разрешением 75 мкм воксельном.
• Жесткая система позиционирования с не менее чем 7-ю опорными точками, в том числе подбородка,регулируемая опора лба и сменный прикус блок, обеспечивает постоянную стабильность в ходе обследования, которая так необходима для обьемных снимков.

Ничто не случиться когда правильная технология под рукой.

• Выделенные датчики с 14 растровыми изображениями для 2D отображение и Аморфных 16 битов
• Кремниевые датчики для 3D просмотров гарантируют самое острое из изображений благодаря определенного динамического диапазона для каждого отображения

Варианты MyRay Hyperion 9:

• Ортопантомограф HYPERION X9 (3d-ready) без цефалостата
• Ортопантомограф  HYPERION X9 (3d-ready) с цефалостатом
• Томограф HYPERION X9 (орто + ЗD 8*11 см)
• Томограф HYPERION X9 (орто + ЗD 8*11 см + цефалостат). Дооснащение до 13*11 см –
• Томограф HYPERION X9 (орто + ЗD 13*11 см)
• Томограф HYPERION X9 (орто + ЗD 13*11 см + цефалостат)

Технические характеристики:

3D детектор спецификация:

• Технология Детектор: аморфного кремния (а-Si)
• Метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• Размер изображения воксел: 75 мкм
• Динамический диапазон: 16 бит
• Серые оттенки: 65535
• Минимальная толщина среза: 0.075mm
• Формат набора данных: IryS собственностью и DICOM 3.0
• 11x8 FOV версия
• Поле зрения, диаметр х высота: 108x80mm
• Доступные размеры FOV (DXH):
  • 11x13 - 11x8 - 8x8 - 11x5 - 8x5 - 5х5см
  • Image набор данных, максимальный размер: 720MB
  • 11x5 FOV версия
  • Поле зрения, диаметр х высота: 108x50mm
• Доступные размеры FOV (DXH):
  • 11x13 - 11x8 - 11x5 - 8x5 - 5х5см
  • Image набор данных, максимальный размер: 450 МБ

2D детектор спецификация:

• Технология Детектор: CCD (прибор с зарядовой связью)
• Метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• Защита от прямого воздействия рентгеновского воздействия:
• ФОП (Оптоволокно Plate)
  • Размер пикселя: 48μm
  • Динамический диапазон: 14-битный
  • Серые оттенки: 16383
  • Разрешение детектора: 10.4lp / мм
  • Соотношение сигнал-шум: минимальный 74dB - типичный 86dB
  • Первоначальный формат файла: TIFF, 16bit
  • Разрешение изображения: более 5lp / мм
• Pan
  • Высота Детектора: 146mm
  • Пиксель изображения матрица, макс .: 1528x2797
  • Файл изображения, максимальный размер: 8 Мб
• Ceph
  • Высота Детектора: 220 мм
  • Пиксель изображения матрица, макс .: 2291x3125
  • Файл изображения, максимальный размер: 14 Мб

X-Ray излучатель спецификация:

• Тип генератора: Постоянный потенциал (DC)
• Тип рентгеновское излучение: импульсный, квадратной формы импульсов
  • Анодного напряжения: 60 - 90kV
  • Анодного тока: 1 - 10 мА
• Диапазон времени экспозиции: 160 мс - 14s (масштаб R10)
• Фокусное измерение пятно, IEC 60336-1993: 0,5 мм
• Управление экспозицией: Автоматическая
• Управление экспозицией Способ:
  • Морфология технология распознавания
  • Компенсация поглощения позвоночника: Автоматическая
  • мА и кВ картина модулируются в режиме реального времени при рентгеновской экспозиции
  • Анодный ток и напряжение автоматического или ручного выбираемых с шагом 1, во всем диапазоне кВ
  • Рабочий цикл при полной мощности (85 кВ, 10 мА): 1:20
  • Неотъемлемой фильтрации на 85 кВ (. Мм экв Ал.): 3,2

Рентгеновская экспозиция:

• Встроенный экранирования рентгеновских лучей за рецептора
• В соответствии с МЭК 60601-1-3
• X-Ray время экспозиции
  • CB3D, Высокое разрешение: 3.6s
  • CB3D, пик Разрешение: 9.0с
  • Обзорный, взрослых: 9.3s
  • Детский Зубы: 7.3s
  • Детский Ceph Боковая: 3.4s
• Минимальное время сканирования CB3D: 18s
• Минимальное время для CB3D набора данных визуализации: 15s
• Типичные эффективная доза (ICRP 103)
  • CB3D 11x8, Высокое разрешение: 33.5μSv
  • CB3D 11x8, разрешение пиков: 78.6μSv
  • Панорама: 6.7μSv
  • Только Зубы: 4.3μSv
  • Ceph боковой, скорость: 1.0μSv

Размеры оборудования:

• Минимальные установочные размеры работы
  • Ширина х Глубина: 1310x1520mm
  • В том числе цеф (Ш х Г): 1830x1520mm
• Моторизированный колонка, регулируемая по высоте: 1610-2400mm
• Размеры в упаковке
  • Ящик, не Ceph (В х Ш х Г): 1515x1750x670mm
  • Опция Ceph, картон: 822x1430x580mm
• Масса, не Ceph: 170 кг - 375lbs
• Вес с teleradiographic руку: 190 кг - 419lbs
• Настенный или напольный поддержка, стоящая база доступны
• Удобный доступ для пациентов на инвалидной коляске

Спецификация питания:

• Автоматическая адаптация для напряжения и частоты
• Напряжение: 115 - 240 В переменного тока, ± 10%
• Частота: 50/60 Гц ± 2 Гц
• Ток, номинальная временная пик поглощения:
• 7А при напряжении 240В, 15А при 115В
• Максимальный ток поглощения в режиме ожидания: 1A

---

Общие характеристики
Бренд: MyRay (Италия)

Артикул: 70870000 7087
